Network Analyzers
3650 Series Multi-Port
Vector Network Analyzer
Technical Specification
| Frequency Characteristic |
|
| Frequency Range |
10MHz～9GHz/14GHz/20GHz |
| Frequency Resolution |
1Hz |
| Frequency Accuracy |
±1×10 -7（23℃±3℃） |
| Port Harmonic Suppression |
|
| Port Harmonic Suppression |
-13dBc（10MHz～1GHz） -18dBc（1GHz～9GHz） -18dBc（9GHz～14GHz） -15dBc（14GHz～20GHz） |
| Port Power Characteristics |
|
| Port Maximum Output Power
|
+10dBm（10MHz～1GHz） +8dBm （1GHz～9GHz） +3dBm （9GHz～12GHz） 0dBm （12GHz～14GHz） -7dBm （14GHz～20GHz） |
| Network Parameter Characteristic |
|
| System Dynamic Range |
110dB（10MHz～1GHz） 115dB（1GHz～9GHz） 105dB（9GHz～12GHz） 100dB（12GHz～14GHz） 90dB （14GHz～20GHz） |
| Effective Directionality |
36dB（10MHz～1GHz） 36dB（1GHz～9GHz） 40dB（9GHz～14GHz） 36dB（14GHz～20GHz） |
| Effective Source Matching |
40dB（10MHz～1GHz） 30dB（1GHz～9GHz） 30dB（9GHz～14GHz） 30dB（14GHz～20GHz） |
| Effective Load Matching |
45dB（10MHz～1GHz） 40dB（1GHz～9GHz） 40dB（9GHz～14GHz） 40dB（14GHz～20GHz） |
| Reflective Tracking |
±0.04dB（10MHz～1GHz） ±0.05dB（1GHz～9GHz） ±0.05dB（9GHz～14GHz） ±0.05dB（14GHz～20GHz） |
| Transmission Tracking |
±0.10dB（10MHz～1GHz） ±0.10dB（1GHz～9GHz） ±0.12dB（9GHz～14GHz） ±0.12dB（14GHz～20GHz） |
| Others |
|
| Amplitude Trace Noise dB rms（1kHz IF Bandwidth）
|
0.010（10MHz～1GHz） 0.005dB（1GHz～9GHz） 0.004dB（9GHz～14GHz） 0.004dB（14GHz～20GHz） |
| Phase Trace Noise deg rms（1kHz IF Bandwidth）
|
0.1（10MHz～1GHz） 0.04（1GHz～9GHz） 0.05（9GHz～14GHz） 0.05（14GHz～20GHz） |
| IF Bandwidth |
1Hz～30MHz |
| Amplitude Display Resolution |
0.001dB/div |
| Phase Display Resolution |
0.01°/div |
| Reference Level Amplitude Setting Required Value |
-500～+500dB |
| Reference Level Phase Setting Required Value |
-500～+500° |
| General Characteristics |
|
| Port Connector Type |
3.5mm (male), System impedance 50Ω |
| Number of Measurement Ports |
16 ports |
| Peripheral Interface |
USB,GPIB,VGA,LAN |
| Operating System |
Windows 7 |
| Display Mode |
External Touch Display |
| Size |
W´H´D=426mm×266mm×600mm (Handles, feet, padded feet and side straps not included)。 |
| Maximum Power Consumption |
400W |
| Maximum Weight |
≤36kg |

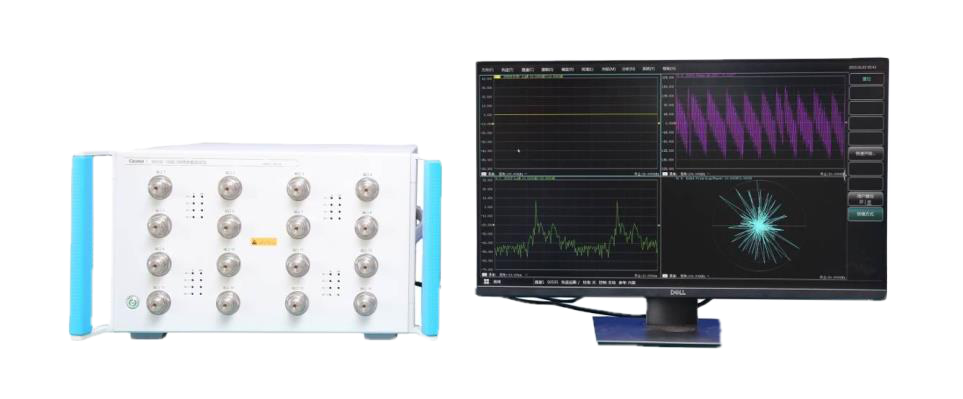

Product Overview
3650B/C/D Multi-Port Vector Network Analyzer is our new network parameter test products, based on our 3671 series platform development, integration, fast test speed, no mechanical switching life problems. Measurement band covers 10MHz~9GHz/14GHz/20GHz, 3650 series multi-port vector network analyzer provides frequency response, single port, response isolation, enhanced response, full dual-port, electrical calibration and other calibration methods, built-in logarithmic amplitude, linear amplitude, standing wave, phase, group delay, Smith Circle Chart, polar coordinates and other display formats, external USB, LAN, GPIB, VGA and other standard interfaces, mainly for MIMO antennas, filters, high-speed digital cables and high-speed printed circuit boards, multi-port network parameter testing, in addition to the traditional frequency domain S-parameter testing, this series of multi-port vector network analyzers can also complete the differential S-parameter, time domain, signal integrity and amplitude-phase consistency testing.
