Signal Generator

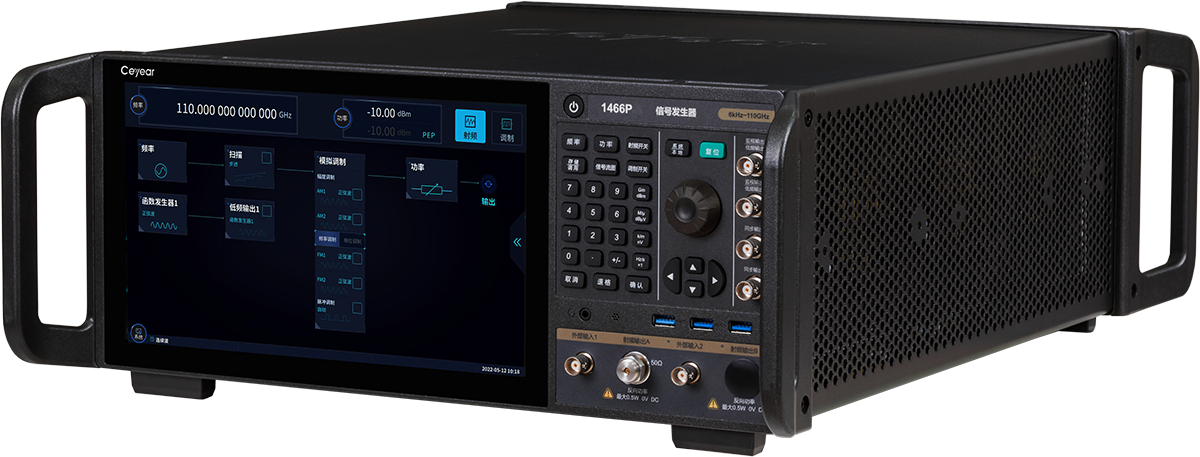

New Products 1466 Series Signal Generator
Frequency rang
6kHz~110GHz
Bottom noise
(typical, 20 GHz @ 30 kHz frequency offset)
-116dBc/Hz
Single-sideband phase noise
(10 GHz carrier @ 10 kHz frequency offset)
-132dBc/Hz
Maximum output power Minimum output power
+20dBm -120dBm
Technical Specifications
| Fequency Characteristic | ||||||||||||||||||||||||||||||
| Frequency Range | 1466C: 6kHz~13GHz 1466D: 6kHz~20GHz 1466E: 6kHz~33GHz 1466G: 6kHz~45GHz 1466H: 6kHz~53GHz 1466L: 6kHz~67GHz 1466N: 6kHz~90GHz 1466P: 6kHz~110GHz |
Frequency | N(Internal YO harmonic number) |
|||||||||||||||||||||||||||
| 6kHz ≤ f ≤ 10MHz |
- |
|||||||||||||||||||||||||||||
| 10MHz<f ≤ 50MHz |
- |
|||||||||||||||||||||||||||||
| 50MHz<f ≤ 62.5MHz |
1/256 |
|||||||||||||||||||||||||||||
| 62.5MHz<f ≤ 125MHz |
1/128 |
|||||||||||||||||||||||||||||
| 125MHz<f ≤ 250MHz |
1/64 |
|||||||||||||||||||||||||||||
| 250MHz<f ≤ 500MHz |
1/32 |
|||||||||||||||||||||||||||||
| 500MHz<f ≤ 1GHz |
1/16 |
|||||||||||||||||||||||||||||
| 1GHz<f ≤ 2GHz |
1/8 |
|||||||||||||||||||||||||||||
| 2GHz<f ≤ 4GHz |
1/4 |
|||||||||||||||||||||||||||||
| 4GHz<f ≤ 8GHz |
1/2 |
|||||||||||||||||||||||||||||
| 8GHz<f ≤ 20GHz |
1 |
|||||||||||||||||||||||||||||
| 20GHz<f ≤ 40GHz |
2 |
|||||||||||||||||||||||||||||
| 40GHz<f ≤ 67GHz |
4 |
|||||||||||||||||||||||||||||
| 100GHz<f ≤ 110GHz |
6 |
|||||||||||||||||||||||||||||
| Frequency Resolution | 0.001Hz |
|||||||||||||||||||||||||||||
| Frequency switching time | <15ms |
|||||||||||||||||||||||||||||
| Time-based aging rate (typical) | ±5×10 -10 /day(After 30 days of continuous energization) |
|||||||||||||||||||||||||||||
| Reference Output | Frequency | 10MHz |
||||||||||||||||||||||||||||
| Power |
>+4dBm,50Ω Load |
|||||||||||||||||||||||||||||
| Reference Input | Frequency |
1~100MHz,step 1Hz |
||||||||||||||||||||||||||||
| Power |
-5dBm~+10dBm,I mpedance 50Ω |
|||||||||||||||||||||||||||||
| Scanning Characteristics | ||||||||||||||||||||||||||||||
| Scanning mode |
Step Scan, List Scan, Analog Scan (Ramp Scan, Option S15) |
|||||||||||||||||||||||||||||
| Power scanning (option S16) |
||||||||||||||||||||||||||||||
| Analog Scan (Ramp Scan) (Option S15) |
Maximum scanning speed |
f > 4GHz |
400MHz/ms |
|||||||||||||||||||||||||||
| Scanning accuracy |
±0.05% Sweep width (100ms scan time, within the specified 100ms maximum sweep width) |
|||||||||||||||||||||||||||||
| Power Characteristics |
||||||||||||||||||||||||||||||
| Minimum power |
Model |
S tandard configuration |
Programmable Step Attenuator Option H01-90/120/130 |
|||||||||||||||||||||||||||
| 1466 C/D/E/G |
-10dBm(Settable -20dBm) |
Option H01-130: 6kHz ≤ f ≤100kHz: -90.0dBm (Settable -150dBm) f > 100 kHz: -120.0dBm(Settable -150dBm) |
||||||||||||||||||||||||||||
| 1466 H/L |
-10dBm(Settable -20dBm) |
Option H01-90: -90.0dBm(Settable -110dBm) Option H01-120: -90.0dBm(Settable -140dBm) |
||||||||||||||||||||||||||||
| 1466 N/P |
-10dBm(Settable -20dBm) |
Option H01-50: -50.0dBm(Settable -70dBm) |
||||||||||||||||||||||||||||
| Maximum power (CW,25±10°C) |
1466C |
|||||||||||||||||||||||||||||
| Band |
Standard configuration | Programmable Step Attenuator Option H01-130 H01-B130 |
High Power Output Option H05-13 H05-B13 |
Programmable Step Attenuator Option + High Power Output Option H01-130+ H05-13 H01-B130+ H05-B13 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+15.0 |
≥+15.0 |
≥+15.0 |
≥+15.0 |
||||||||||||||||||||||||||
| 50MHz<f≤13GHz |
≥+15.0 |
≥+15.0 |
≥+20.0 |
≥+20.0 |
||||||||||||||||||||||||||
| 1466D |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-130 H01-B130 |
High Power Output Option H05-20 H05-B20 |
Programmable Step Attenuator Option+ High Power Output Option H01-130 + H05-20 H01-B130+ H05-B20 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+15.0 |
≥+15.0 |
≥+15.0 |
≥+15.0 |
||||||||||||||||||||||||||
| 50MHz<f≤20GHz |
≥+15.0 |
≥+15.0 |
≥+20.0 |
≥+20.0 |
||||||||||||||||||||||||||
| 1466E |
||||||||||||||||||||||||||||||
| Band |
S tandard configuration | Programmable Step Attenuator Option H01-130 H01-B130 |
High Power Output Option H05-33 H05-B33 |
Programmable Step Attenuator Option+ High Power Output Option H01-130+ H05-33 H01-B130+ H05-B33 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+8.0 |
≥+8.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤6GHz |
≥+12.0 |
≥+12.0 |
≥+20.0 |
≥+20.0 |
||||||||||||||||||||||||||
| 6GHz<f≤18GHz |
≥+12.0 |
≥+12.0 |
≥+18.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 18GHz<f≤30GHz |
≥+12.0 |
≥+12.0 |
≥+17.0 |
≥+17.0 |
||||||||||||||||||||||||||
| 30GHz<f≤33GHz |
≥+12.0 |
≥+12.0 |
≥+18.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 1466G |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-130, H01-B130 |
High Power Output Option H05-45, H05-B45 |
Programmable Step Attenuator Option+ High Power Output Option H01-130+ H05-45, H01-B130 + H05-B45 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+8.0 |
≥+8.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤6GHz |
≥+12.0 |
≥+12.0 |
≥+20.0 |
≥+20.0 |
||||||||||||||||||||||||||
| 6GHz<f≤18GHz |
≥+12.0 |
≥+12.0 |
≥+18.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 18GHz<f≤30GHz |
≥+12.0 |
≥+12.0 |
≥+17.0 |
≥+17.0 |
||||||||||||||||||||||||||
| 30GHz<f≤40GHz |
≥+12.0 |
≥+12.0 |
≥+18.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 40GHz<f≤45GHz |
≥+12.0 |
≥+12.0 |
≥+14.0 |
≥+14.0 |
||||||||||||||||||||||||||
| 1466H |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-90/120, H01-B90/B120 |
High Power Output Option H05-53, H05-B53 |
Programmable Step Attenuator Option+ High Power Output Option H01-90/120+H05-53, H01-B90/120+H05-B53 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+8.0 |
≥+8.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤20GHz |
≥+8.0 |
≥+8.0 |
≥+17.0 |
≥+16.0 |
||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
≥+8.0 |
≥+8.0 |
≥+15.0 |
≥+13.0 |
||||||||||||||||||||||||||
| 40GHz<f≤53GHz |
≥+8.0 |
≥+8.0 |
≥+20.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 1466L |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-90/120, H01-B90/B120 |
High Power Output Option H05-67 H05-B67, |
Programmable Step Attenuator Option+ High Power Output Option H01-90/120+H05-53, H01-B90/120+H05-B53 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+8.0 |
≥+8.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤20GHz |
≥+8.0 |
≥+8.0 |
≥+17.0 |
≥+16.0 |
||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
≥+8.0 |
≥+8.0 |
≥+15.0 |
≥+13.0 |
||||||||||||||||||||||||||
| 40GHz<f≤53GHz |
≥+8.0 |
≥+8.0 |
≥+20.0 |
≥+18.0 |
||||||||||||||||||||||||||
| 53GHz<f≤65GHz |
≥+8.0 |
≥+8.0 |
≥+18.0 |
≥+16.0 |
||||||||||||||||||||||||||
| 65GHz<f≤67GHz |
≥+8.0 |
≥+8.0 |
≥+15.0 |
≥+12.0 |
||||||||||||||||||||||||||
| 1466N |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-50, H01-B50 |
High Power Output Option H05-90 H05-B90, |
Programmable Step Attenuator Option+ High Power Output Option H01-50+ H05-90, H01-B50+ H05-B90 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+5.0 |
≥+5.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤20GHz |
≥+5.0 |
≥+5.0 |
≥+13.0 |
≥+13.0 |
||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
≥+5.0 |
≥+5.0 |
≥+12.0 |
≥+10.0 |
||||||||||||||||||||||||||
| 40GHz<f≤67GHz |
≥+3.0 |
≥+3.0 |
≥+10.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 67GHz<f≤85GHz |
≥+0.0 |
≥+0.0 |
≥+7.0 |
≥+5.0 |
||||||||||||||||||||||||||
| 85GHz<f≤90GHz |
≥-5.0 |
≥-5.0 |
≥+3.0 |
≥+0.0 |
||||||||||||||||||||||||||
| 1466P |
||||||||||||||||||||||||||||||
| Band | Standard configuration | Programmable Step Attenuator Option H01-50, H01-B50 |
High Power Output Option H05-110 H05-B110, |
Programmable Step Attenuator Option+ High Power Output Option H01-50+ H05-110, H01-B50+ H05-B110 |
||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
≥+5.0 |
≥+5.0 |
≥+8.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 50MHz<f≤20GHz |
≥+5.0 |
≥+5.0 |
≥+13.0 |
≥+13.0 |
||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
≥+5.0 |
≥+5.0 |
≥+12.0 |
≥+10.0 |
||||||||||||||||||||||||||
| 40GHz<f≤67GHz |
≥+3.0 |
≥+3.0 |
≥+10.0 |
≥+8.0 |
||||||||||||||||||||||||||
| 67GHz<f≤85GHz |
≥+0.0 |
≥+0.0 |
≥+7.0 |
≥+5.0 |
||||||||||||||||||||||||||
| 85GHz<f≤110GHz |
≥-5.0 |
≥-5.0 |
≥+3.0 |
≥+0.0 |
||||||||||||||||||||||||||
| Power accuracy (25±10°C) |
Standard configuration | |||||||||||||||||||||||||||||
| Power (dBm) Frequency |
-10dBm<P≤+10dBm |
+10dBm<P≤+25dBm |
+25dBm<P |
|||||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
±1.0dB |
±1.0dB |
— |
|||||||||||||||||||||||||||
| 50MHz<f≤3GHz |
±0.5dB |
±0.5dB |
±1.0dB |
|||||||||||||||||||||||||||
| 3GHz<f≤20GHz |
±0.9dB |
±0.9dB |
±1.2dB |
|||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
±1.0dB |
±1.0dB |
— |
|||||||||||||||||||||||||||
| 40GHz<f≤50GHz |
±1.3dB |
±1.3dB |
— |
|||||||||||||||||||||||||||
| 50GHz<f≤67GHz |
±1.8dB |
±1.8dB |
— |
|||||||||||||||||||||||||||
| 67GHz<f≤85GHz |
±2.0dB |
±2.0dB |
— |
|||||||||||||||||||||||||||
| 85GHz<f≤110GHz |
±2.2dB |
— |
— |
|||||||||||||||||||||||||||
| H01-130/120/90/50/B130 Programmable Step Attenuator Option |
||||||||||||||||||||||||||||||
|
Power (dBm) Frequency |
+120dBm<P≤-90dBm |
-90dBm<P≤-50dBm |
-50dBm<P≤+10dBm |
+10dBm<P≤+25dBm |
+25dBm<P |
|||||||||||||||||||||||||
| 6kHz≤f≤50MHz |
— |
±1.5dB |
±1.0dB |
±1.0dB |
— |
|||||||||||||||||||||||||
| 50MHz<f≤3GHz |
±1.2dB |
±0.7dB |
±0.5dB |
±0.5dB |
±1.0dB |
|||||||||||||||||||||||||
| 3GHz<f≤20GHz |
±1.8dB |
±0.9dB |
±0.9dB |
±0.9dB |
±1.2dB |
|||||||||||||||||||||||||
| 20GHz<f≤40GHz |
— |
±1.2dB |
±1.0dB |
±1.0dB |
— |
|||||||||||||||||||||||||
| 40GHz<f≤50GHz |
— |
±1.5dB |
±1.3dB |
±1.3dB |
— |
|||||||||||||||||||||||||
| 50GHz<f≤67GHz |
— |
±2.0dB |
±1.8dB |
±1.8dB |
— |
|||||||||||||||||||||||||
| 67GHz<f≤85GHz |
— |
— |
±2.0dB |
±2.0dB |
— |
|||||||||||||||||||||||||
| 85GHz<f≤110GHz |
— |
— |
±2.2dB |
— |
— |
|||||||||||||||||||||||||
| Power resolution | 0.01dB |
|||||||||||||||||||||||||||||
| Power Temperature Stability | 0.02dB/℃(Typical value) |
|||||||||||||||||||||||||||||
| Output Impedance |
50Ω(Rated value) |
|||||||||||||||||||||||||||||
| Source VSWR (Internal steady rate) (Typical value) |
100kHz≤f≤20GHz |
<1.6 |
||||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
<1.8 |
|||||||||||||||||||||||||||||
| 40GHz<f≤67GHz |
<2.0 |
|||||||||||||||||||||||||||||
| 67GHz<f≤85GHz |
<2.5 |
|||||||||||||||||||||||||||||
| 85GHz<f≤110GHz |
<3.0 |
|||||||||||||||||||||||||||||
| Maximum reverse power | 0.5W(0V DC)(Rated value) |
|||||||||||||||||||||||||||||
| Spectral purity | ||||||||||||||||||||||||||||||
| Harmonic wave (Lesser of +10dBm or maximum output power) |
Frequency |
Standard configuration | ||||||||||||||||||||||||||||
| 100kHz≤f≤3GHz |
<-30dBc |
|||||||||||||||||||||||||||||
| 3GHz<f≤67GHz |
<-55dBc |
|||||||||||||||||||||||||||||
| 67GHz<f≤110GHz |
<-40dBc |
|||||||||||||||||||||||||||||
| Subharmonic (lesser of +10dBm or maximum output power) |
6kHz≤f≤20GHz |
<-80dBc |
||||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
<-60dBc |
|||||||||||||||||||||||||||||
| 40GHz<f≤110GHz |
<-50dBc |
|||||||||||||||||||||||||||||
| Non-harmonic (at 0 dBm, 3 kHz frequency offset away) |
Frequency |
Option H04-1 |
Option H04-2 |
|||||||||||||||||||||||||||
| 6kHz≤f≤250MHz |
<-58dBc |
<-68dBc |
||||||||||||||||||||||||||||
| 250MHz<f≤4GHz |
<-70dBc |
<-80dBc |
||||||||||||||||||||||||||||
| 4GHz<f≤10GHz |
<-70dBc |
<-80dBc |
||||||||||||||||||||||||||||
| 10GHz<f≤20GHz |
<-64dBc |
<-74dBc |
||||||||||||||||||||||||||||
| 20GHz<f≤40GHz |
<-58dBc |
<-68dBc |
||||||||||||||||||||||||||||
| 40GHz<f≤67GHz |
<-52dBc |
<-62dBc |
||||||||||||||||||||||||||||
| 67GHz<f≤110GHz |
<-48dBc |
<-58dBc |
||||||||||||||||||||||||||||
| Single Sideband Phase Noise (dBc/Hz at +10dBm or lesser of maximum output power) |
H04-1 Low phase noise option |
|||||||||||||||||||||||||||||
| Frequency offset Frequency |
10Hz |
100Hz |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
|||||||||||||||||||||||
| 100MHz |
— |
<-118 |
<-141 |
<-148 |
<-150 |
— |
— |
|||||||||||||||||||||||
| 250MHz<f≤500MHz |
— |
<-111 |
<-130 |
<-145 |
<-143 |
— |
— |
|||||||||||||||||||||||
| 0.5 GHz<f≤1GHz |
— |
<-105 |
<-124 |
<-140 |
<-138 |
— |
— |
|||||||||||||||||||||||
| 1 GHz<f≤2GHz |
— |
<-100 |
<-118 |
<-134 |
<-132 |
— |
— |
|||||||||||||||||||||||
| 2 GHz<f≤4GHz |
— |
<-93 |
<-113 |
<-128 |
<-126 |
— |
— |
|||||||||||||||||||||||
| 4GHz<f≤10GHz |
— |
<-85 |
<-105 |
<-120 |
<-118 |
— |
— |
|||||||||||||||||||||||
| 10GHz<f≤20GHz |
— |
<-79 |
<-99 |
<-114 |
<-112 |
— |
— |
|||||||||||||||||||||||
| 20GHz<f≤40GHz |
— |
<-73 |
<-93 |
<-108 |
<-106 |
— |
— |
|||||||||||||||||||||||
| 40GHz<f≤67GHz |
— |
<-67 |
<-87 |
<-103 |
<-101 |
— |
— |
|||||||||||||||||||||||
| 67GHz<f≤110GHz |
— |
<-61 |
<-81 |
<-97 |
<-95 |
— |
— |
|||||||||||||||||||||||
| H04-2 Ultra Low phase noise option |
||||||||||||||||||||||||||||||
| Frequency offset Frequency |
10Hz |
100Hz |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
|||||||||||||||||||||||
| 100MHz |
<-102 |
<-118 |
<-141 |
<-148 |
<-150 |
<-152 |
<-152 |
|||||||||||||||||||||||
| 250MHz<f≤500MHz |
<-92 |
<-112 |
<-135 |
<-146 |
<-148 |
<-150 |
<-150 |
|||||||||||||||||||||||
| 0.5GHz<f≤1GHz |
<-90 |
<-110 |
<-134 |
<-144 |
<-147 |
<-150 |
<-150 |
|||||||||||||||||||||||
| 1GHz<f≤2GHz |
<-88 |
<-104 |
<-127 |
<-138 |
<-142 |
<-148 |
<-148 |
|||||||||||||||||||||||
| 2 GHz<f≤4GHz |
<-82 |
<-99 |
<-122 |
<-135 |
<-136 |
<-146 |
<-148 |
|||||||||||||||||||||||
| 4GHz<f≤10GHz |
<-77 |
<-91 |
<-115 |
<-128 |
<-128 |
<-140 |
<-154 |
|||||||||||||||||||||||
| 10GHz<f≤20GHz |
<-71 |
<-85 |
<-109 |
<-122 |
<-122 |
<-134 |
<-152 |
|||||||||||||||||||||||
| 20GHz<f≤40GHz |
<-63 |
<-79 |
<-99 |
<-116 |
<-116 |
<-128 |
<-142 |
|||||||||||||||||||||||
| 40GHz<f≤67GHz |
<-57 |
<-73 |
<-94 |
<-110 |
<-110 |
<-122 |
<-136 |
|||||||||||||||||||||||
| 67GHz<f≤110GHz |
<-51 |
<-67 |
<-88 |
<-104 |
<-104 |
<-116 |
<-130 |
|||||||||||||||||||||||
| Modulation characteristics | ||||||||||||||||||||||||||||||
| Frequency modulation (50MHz<f≤50GHz,Option S11) |
Maximum frequency deviation: N×20MHz (N is the number of fundamental harmonics) Accuracy(1kHz, N×20kHz≤offset<N×800kHz): <± (2.5%×offset+20Hz) Modulation rate (3dB bandwidth,N×500kHz offset): DC-10MHz Distortions (1kHz,N×20kHz≤ offset <N×800kHz): <1% |
|||||||||||||||||||||||||||||
| Phase modulation (50MHz<f≤50GHz,Option S11) |
Maximum Phase Deviation: Normal mode:N×20.0rad (N is the number of YO harmonics) Wideband mode:N×2rad Low-noise mode:N×0.2rad Accuracy (1kHz,N×0.2rad≤phase offset<N×8rad,normal mode): <± (3%×phase offset+0.01 rad) Modulation rate (3dB bandwidth): Wideband mode DC~10MHz(Typical value) Distortions (1kHz,N×0.8rad≤phase offset<N×8rad phase offset,Total Harmonic Distortion):<0.8% |
|||||||||||||||||||||||||||||
| Amplitude modulation (10MHz<f≤50GHz, option S11) |
Maximum depth:>90% Modulation rate (3 dB bandwidth, 30% modulation depth):DC~100kHz Accuracy (1kHz modulation rate,30% modulation depth):±(5%×depth+1%) Distortions (1kHz modulation rate,linear mode,Total Harmonic Distortion, 30% modulation depth): <1.0% |
|||||||||||||||||||||||||||||
| Pulse modulation (f>50MHz, S13 Coverage of S12 functional indicators) |
Pulse Modulation Option S12 |
50MHz ~ 67GHz |
> 67GHz |
|||||||||||||||||||||||||||
| Switching ratio | >80dB |
>60dB |
||||||||||||||||||||||||||||
| Rise and fall time | <20ns |
<30ns |
||||||||||||||||||||||||||||
| Repeat Frequency |
0Hz~25MHz |
0Hz~25MHz |
||||||||||||||||||||||||||||
| Minimum pulse width | 0.1μs |
0.1μs |
||||||||||||||||||||||||||||
| Narrow Pulse Modulation Option S13 |
50MHz ~ 67GHz |
|
||||||||||||||||||||||||||||
| Switching ratio | >80dB |
— |
||||||||||||||||||||||||||||
| Rise and fall time | <10ns |
— |
||||||||||||||||||||||||||||
| Repeat Frequency | 0Hz~25MHz |
— |
||||||||||||||||||||||||||||
| Minimum pulse width | 20ns |
— |
||||||||||||||||||||||||||||
| Low Frequency Output/Function Generator (Option S14) |
Supports frequency/phase modulation, amplitude modulation modulation source outputs Waveforms: Sine, Square, Triangle, Ramp, Noise, Double Sine, Sweep Sine Frequency range: Sine, Double Sine, Sweep Sine DC ~ 10MHz; Square, Triangle, Ramp Wave 0.1Hz ~ 1MHz Frequency resolution: 0.1Hz Low Frequency Output: Amplitude 0~5Vpp (rated value), to 50Ω load |
|||||||||||||||||||||||||||||
| General Characteristics | ||||||||||||||||||||||||||||||
| RF output port | 1466C/D: 3.5mm (male), Impedance 50Ω 1466E/G: 2.4mm (male), Impedance 50Ω 1466H/L :1.85mm (male), Impedance 50Ω 1466N/P :1.0mm (male), Impedance 50Ω |
|||||||||||||||||||||||||||||
| Maximum external dimensions (W×H×D) |
475mm×193mm×610mm (Includes handles and protective bottom corners) 426mm×177mm×500mm (Excluding handles and protective bottom corners) |
|||||||||||||||||||||||||||||
| Weights | <35 Kilograms (weight varies by model and option configuration) |
|||||||||||||||||||||||||||||
| Power supply |
100~120VAC, 50~60Hz; or 200~240VAC, 50~60Hz(self-adaptation) |
|||||||||||||||||||||||||||||
| power consumption | < 600W |
|||||||||||||||||||||||||||||
| Temperature range | Operating temperature:0℃~+50 ℃；Storage temperature:-40℃ ~+70℃ |
|||||||||||||||||||||||||||||
Product Overview

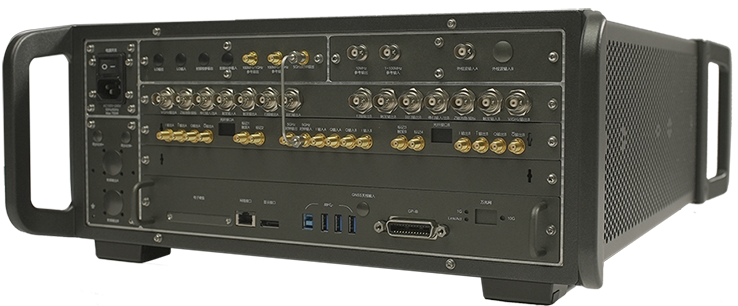

Ceyear 1466 series signal generator is a general-purpose test instrument for microwave millimeter wave cutting-edge testing, with wide frequency range coverage, high signal spectral purity, high accuracy and large dynamic range of power output, with a single dual-RF channel design, it can satisfy a variety of user testing requirements. Analog scanning, analog modulation, pulse modulation and other rich built-in functions make testing more convenient. Newly upgraded human-computer interaction with a large touch screen graphical guide interaction, mobile browser access control, multi-vendor power meter connection identification, multi-client deployment, SCPI command recording, control interface customization, and a series of other new features to create a user's test of happiness.The Ceyear 1466 Series Signal Generator is the ideal choice for high-standard testing from the component level to the system level.
